什么是DP總線電纜？
作者：wbdl 添加時間：2026-04-01 12:26:22
DP總線電纜，全稱 PROFIBUS-DP 現場總線電纜，是專為工業自動化 PROFIBUS-DP 通信協議設計的專用屏蔽雙絞線電纜。
一、用途
用于連接 PLC、變頻器、傳感器、執行器 等工業設備，實現高速、實時、抗干擾的數據通信。
- 簡稱：DP電纜 / 紫色電纜（行業俗稱）
- 協議：PROFIBUS-DP（Decentralized Peripherals，分布式外設）

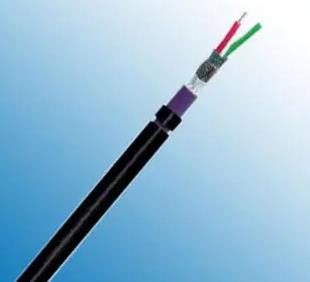

二、結構（2芯）
1. 導體：2芯（紅/綠），實心或多股軟銅，常見 0.64mm2
2. 絕緣：發泡PE（低損耗）
3. 雙絞線對：精密絞合，抑制干擾
4. 雙層屏蔽：鋁箔（內）+ 鍍錫銅網（外），強抗干擾
5. 護套：標準紫色（PVC/PUR），耐油耐磨
三、關鍵電氣參數
- 特性阻抗：150Ω ±10%（3–20MHz）
- 傳輸速率：9.6 kbps ~ 12 Mbps
- ***大距離：12Mbps≈100m；9.6kbps≈1200m
- 額定電壓：300/500V
四、常用型號
- 6XV1830-0EH10（西門子，固定敷設）
- 6XV1830-0AH10（柔性拖鏈用）
- YP 2319（國產對標型號）
