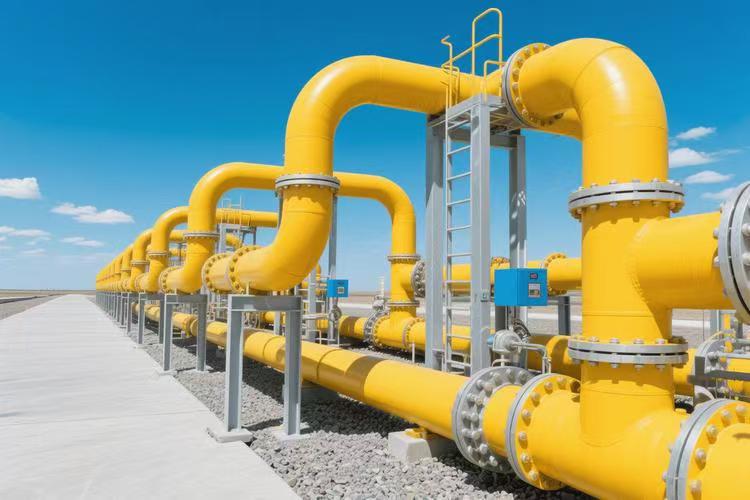

天然氣輸送管道使用電伴熱帶保溫系統
天然氣管道電伴熱核心是防凝、防凍、防天然氣水合物生成,保障低溫/嚴寒地區輸送穩定 。
- 避免管道內水汽冷凝、結冰、堵塞
- 抑制天然氣水合物(可燃冰)形成
- 維持管內壓力與流量穩定
二、常用電伴熱帶類型
1. 自限溫電伴熱帶(主流)
- 原理:PTC發熱芯,溫度越高電阻越大、功率越低,自動控溫
- 優點:無需溫控器、可剪切、安裝靈活、節能
- 型號:如 DBR-220-PF 等防爆阻燃型
- 適用:廠區、站場、埋地/架空短中距離管道
2. 恒功率電伴熱帶
- 原理:串聯/并聯恒定功率發熱,需配溫控器
- 優點:功率穩定、長距離(數公里)適用
- 適用:長輸干線、高寒地區、大管徑管道
三、系統組成(完整方案)
- 發熱主體:自限溫/恒功率電伴熱帶(防爆Ex d II CT6、IP67防水)
- 溫控系統:PT100傳感器+溫控箱/智能控制柜,控溫在露點以上5–10℃(天然氣常用5–15℃)
- 供電與保護:獨立配電箱、過載/短路/漏電保護、防爆接線盒
- 保溫層:50–80mm阻燃聚氨酯+鋁箔反射層,密封防潮
- 輔材:耐高溫固定膠帶、防爆接線盒、密封膠泥、接地裝置
四、安裝要點(關鍵規范)
1. 敷設方式
- 水平管:沿管道底部平行直敷(伴熱比1:1),膠帶每20cm固定
- 彎頭/閥門/法蘭:加密固定(10cm),延伸覆蓋5cm,不留死角
- 長距離:每100米設獨立回路,分區控溫
2. 施工要求
- 環境溫度≥-5℃,嚴禁硬折、拖拽、劃破絕緣
- 預留裕量:首尾各留1m,三通/配件處留0.5m
- 屏蔽層可靠接地,絕緣≥50MΩ/1kV
3. 保溫與防護
- 伴熱帶安裝后立即做保溫,接縫密封,異形部位裁剪包裹
- 戶外加鋁箔防紫外線,埋地做好防水防腐
五、設計與選型關鍵參數
- 維持溫度:5–15℃(高于天然氣露點5–10℃)
- 功率密度:自限溫常用10–35W/m,恒功率按需匹配
- 防爆等級:Ex d II CT6,適用于天然氣危險區
- 防護等級:IP67(戶外/埋地)
- 回路長度:自限溫單回路≤100–200m;恒功率可達數km
